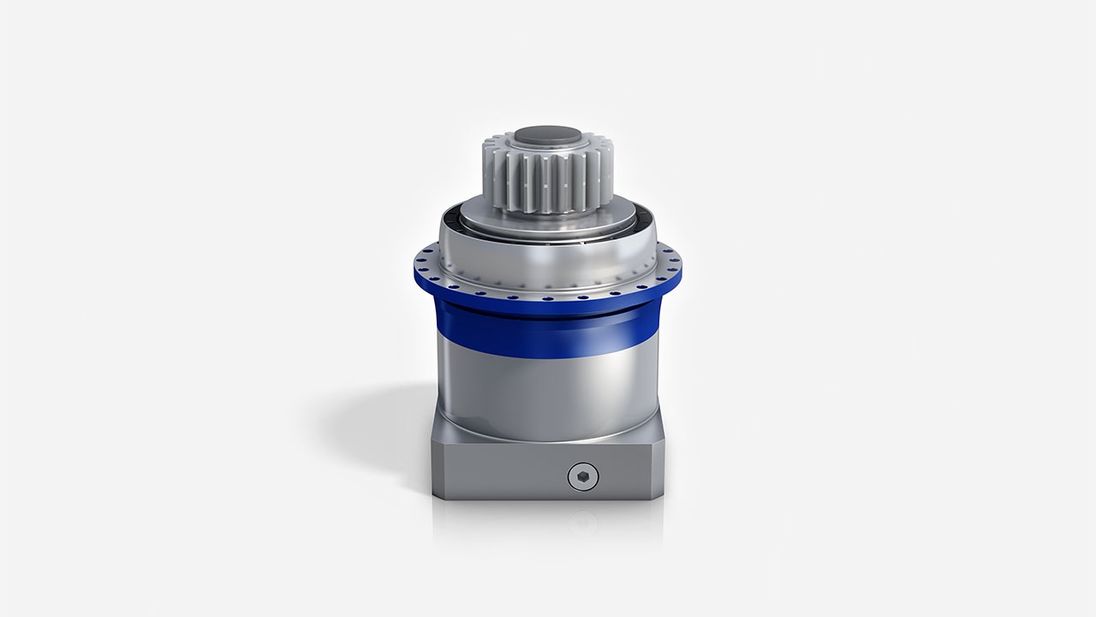

TP+ 高扭矩行星齿轮箱
- 带输出法兰的高性能紧凑型齿轮箱。
标准型版本非常适合高定位精度和高动态周期工作制的应用。
TP+ HIGH TORQUE 高扭矩版本特别适合需要高扭转刚度的高精度应用。
|
|

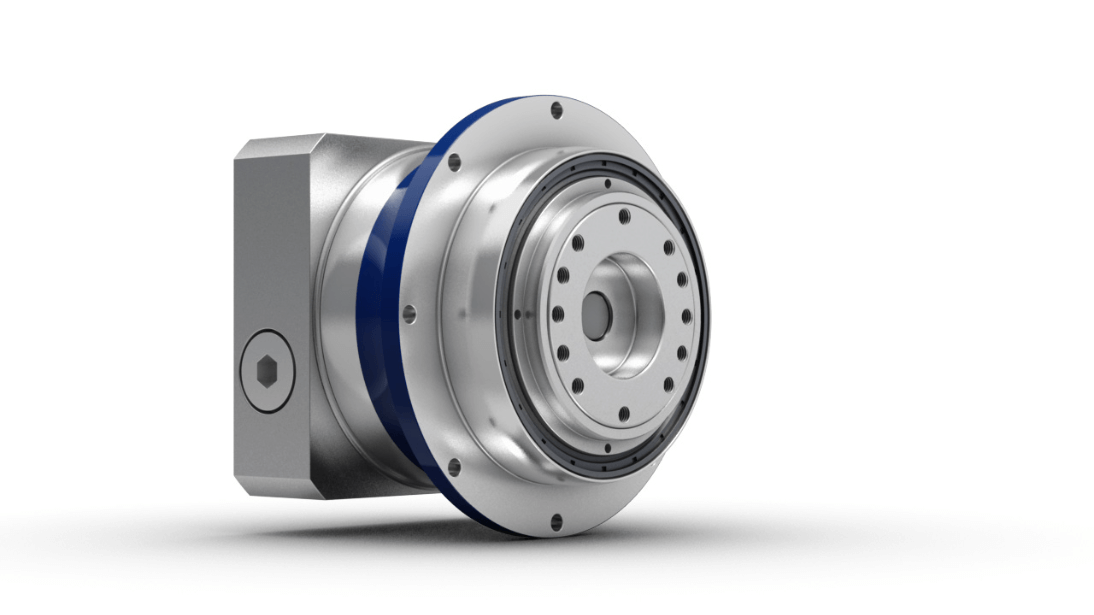

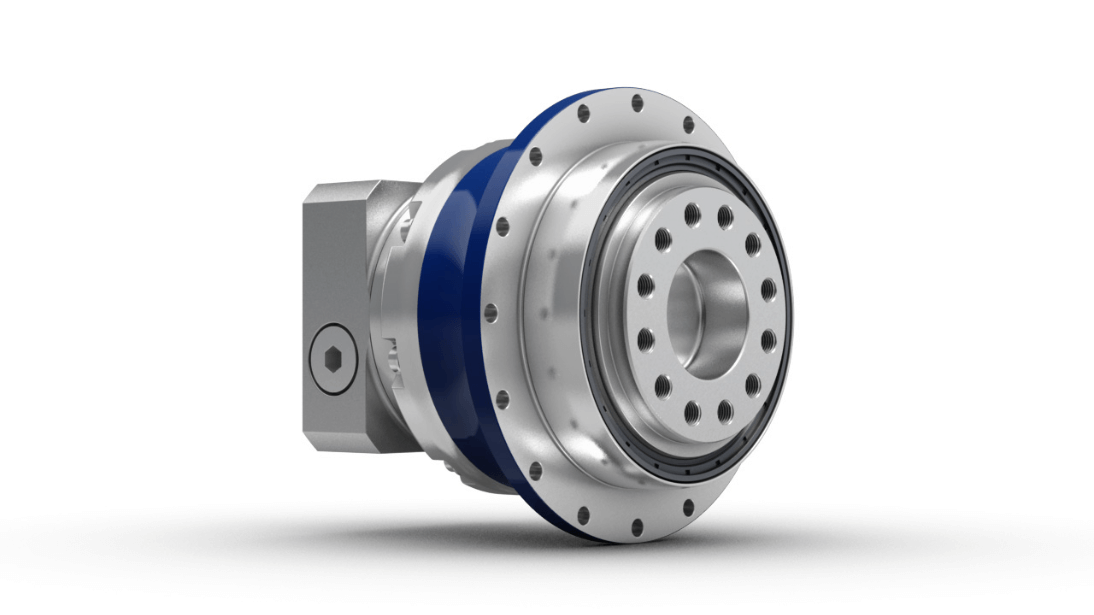

TP+
MF 型
|

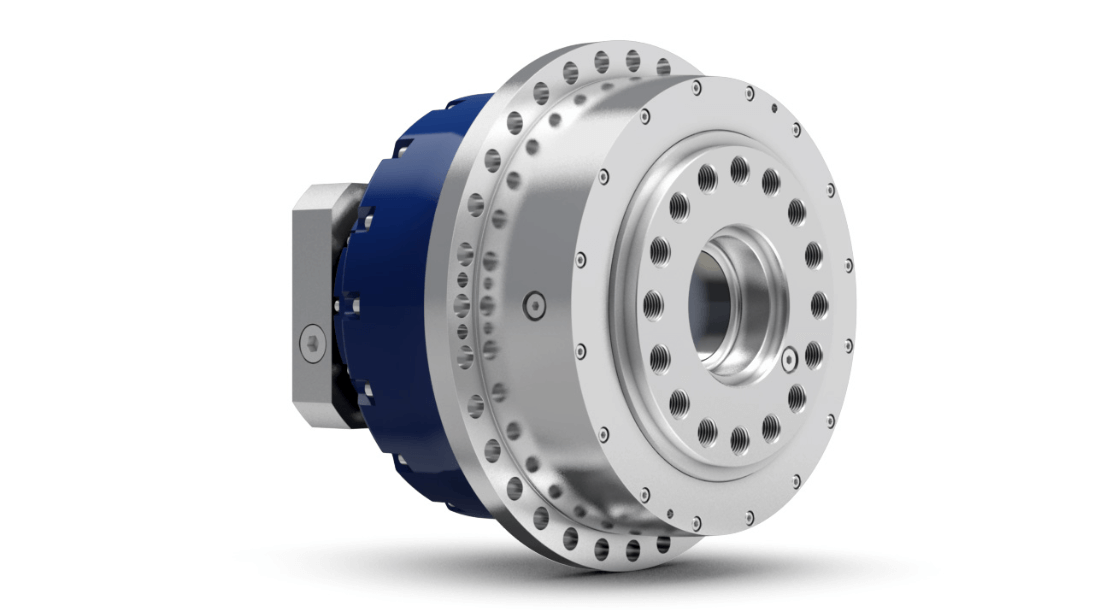

TP+ HIGH TORQUE
MA 型
|
|
输出轴形式
|
|
|
|
法兰
|
✓
|
✓
|
|
系统输出
|
✓
|
✓
|
|
输入轴形式
|
|
|
|
安装电机的
|
✓
|
✓
|
|
带输入轴的版本
|
✓
|
|
|
型号
|
|
|
|
食品级润滑 a) b)
|
✓
|
✓
|
|
抗腐蚀性 a) b)
|
✓
|
✓
|
|
经优化的转动惯量 a)
|
✓
|
✓
|
|
系统解决方案
|
|
|
|

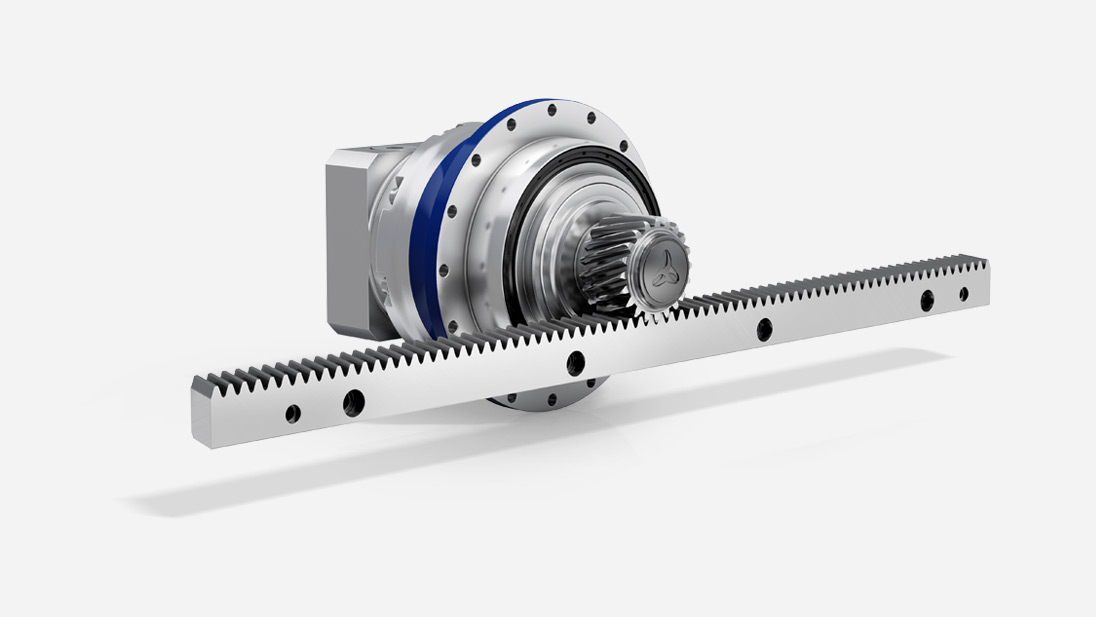

线性系统（齿条/ 齿轮）
|
✓
|
✓
|
|

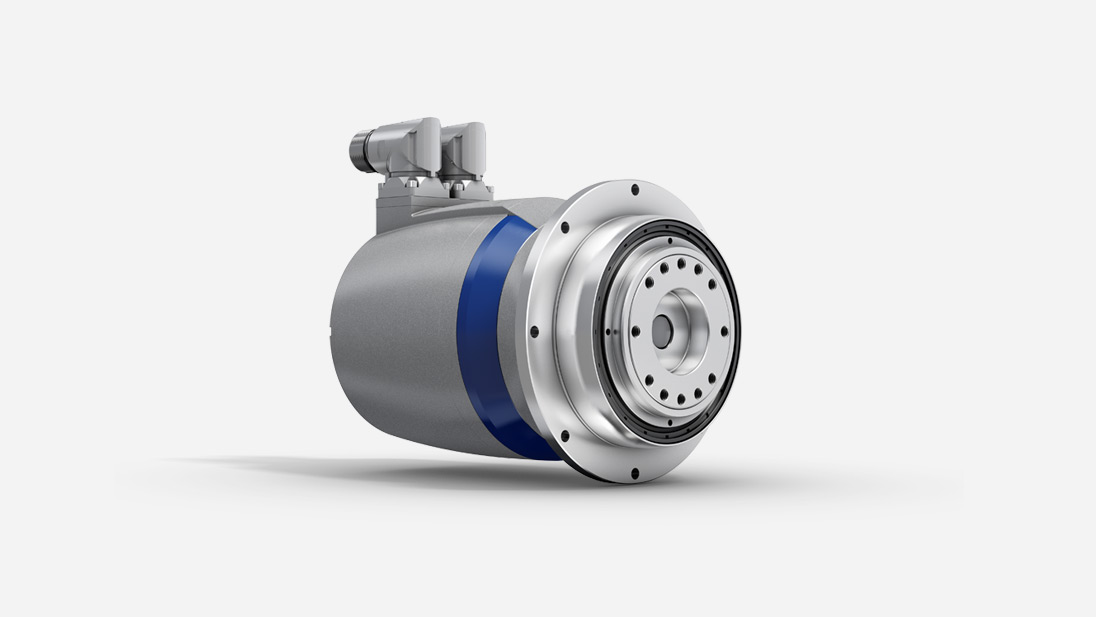

机电一体驱动单元
|
✓
|
✓
|
配件
(请参阅产品页面以了解更多选项)
|
|
|
|
联轴器
|
✓
|
✓
|
|
安装环
|
✓
|
✓
|
|
|
|
|
a) 功率降低：如有需要、技术数据可索取
b) 请联系 WITTENSTEIN alpha
|
|
|
TP+
MF 型
|
TP+ HIGH TORQUE
MA 型
|
|
速比 c)
|
i
|
4 - 100
|
22 - 302,5
|
|
齿轮箱规格
|
|
7
|
8
|
|
最大回程间隙 c)
|
jt [arcmin]
|
标准 ≤ 3
|
标准 ≤ 1
|
|
|
|
降低 ≤ 1
|
-
|
|
扭转刚度
|
Ct21 [Nm/arcmin]
|
8 - 1450
|
42 - 5800
|
|
最大力矩
|
T2α [NM]
|
43 - 6808
|
315 - 40000
|
|
最大输入转速
|
n1Max [rpm]
|
7500
|
7500
|
|
最大侧倾力矩
|
M2KMax
|
110 - 8800
|
400 - 71400
|
c) 与参考尺寸相关
|
特性
|
TP+
MF 型
|
TP+ HIGH TORQUE
MA 型
|
|
功率密度
|
++
|
+++
|
|
高定位精度
(例如，夹具式传动)
|
++
|
+++
|
高动态应用
（例如，Delta 机器人）
|
+++
|
+++
|
|
扭转刚度
|
++
|
+++
|
|
节省空间的设计
|
++
|
+++
|
严格的安全要求
(例如，垂直轴)
|
++
|
+++
|
-
-
- 生产率
-
生产率
- 最高的质量标准保证了较长的使用寿命和维护间隔。
-
-
- 低维护
-
低维护
- 最高的质量标准保证了较长的使用寿命和维护间隔。
-
-
- 节约成本
-
节约成本
- 最高的质量标准保证了较长的使用寿命和维护间隔。
-
-
- 过程质量
-
过程质量
- 最高的质量标准保证了较长的使用寿命和维护间隔。
-
-
- 可靠性
-
可靠性
- 最高的质量标准保证了较长的使用寿命和维护间隔。
-
-
- 紧凑性
-
紧凑性
- 最高的质量标准保证了较长的使用寿命和维护间隔。
-
-
- 精密度
-
精密度
- 最高的质量标准保证了较长的使用寿命和维护间隔。
-
-
- 贴心服务支持
-
贴心服务支持
- 最高的质量标准保证了较长的使用寿命和维护间隔。
